Диэлектрическое изготовленное на заказ оптически зеркало

Основная информация
Место происхождения: УХАНЬ, КИТАЙ
Фирменное наименование: Wuhan Precision Optical Components Inc
Количество мин заказа: 5 частей
Цена: 9-100USD/piece
Упаковывая детали: бумага 1.Тиссуэ. фильм пены 2.Пластик упаковывая. коробка коробки 3.Хард с квакепрооф заполнителем
Время доставки: 3-6 недель
Условия оплаты: Т/Т, западное соединение
Поставка способности: 20000 частей/месяц
Подробная информация
Материал: Х-К9Л или сплавленный кремнезем Диаметр: 50.8+0/-0.1мм
Толщина: 10+/-0.1мм Качество поверхности: 60/40
Покрывать: ХР1512нм и ХР635нм Сентратион: минута 2 дуг
чамфер: 0.5мм Тип: Зеркало Плано выпуклое
Фокусное расстояние: 200мм
Высокий свет:

beam splitter mirror

,

metallic coated mirror


Характер продукции



Оптически стеклянная квартира сплавленного кремнезема BK7/K9/вогнутое/выпуклое зеркало с диэлектриком

Ультракрасное диэлектрическое покрывая зеркало для ситемы анализа избежания амиака лазера

Диэлектрическое зеркало зеркало основанное на множественных тонких слоях (обычно 2) различных прозрачных оптически материалов (покрытий → диэлектрических, тонкопленочных покрытий, покрытий взаимодействия). Даже если коэффициент отражения Fresnel от одиночного интерфейса между 2 материалами небольшой (должный к небольшой разнице в рефрактивных индексах), отражения от много интерфейсов могут (в некотором диапазоне длины волны) конструктивно помешать для того чтобы привести в очень высоком общем отражении (отражательной способности) прибора. Самый простой и самый общий дизайн это из зеркала Bragg, где все оптически значения толщины слоя как раз одн из длины волны дизайна. Этот дизайн водит к самому высокому возможному отражению для, который дали количества пар слоя и, который дали материалов. Также возможно конструировать дихроичные зеркала с контролируемыми свойствами для различных длин волны.


Резонатор отражает лазера почти всегда диэлектрические зеркала, потому что такие приборы по заведенному порядку достигают очень высокого отражения > 99,9%, и их ограниченная ширина полосы частот отражения может быть удобна потому что она позволяет передаче света насоса (на более короткой длине волны) через складывая зеркало резонатора (дихроичных зеркал →). Вследствие этого используйте, диэлектрические зеркала часто вызывайте зеркалами лазера.


Характерное свойство диэлектрических зеркал что они оптически свойства существенно зависят на угле падения. В качестве примера, диаграмма 1 спектры отражения шоу простого зеркала Bragg для различных углов падения. Более в большинстве угол, больше спектр отражения перенесено к более коротким длинам волны. Это существенно потому что компонент перпендикуляра вектора волны к поверхностям слоя будет более небольшим для, который дали длины волны, которая может быть компенсирована путем уменьшение длины волны.

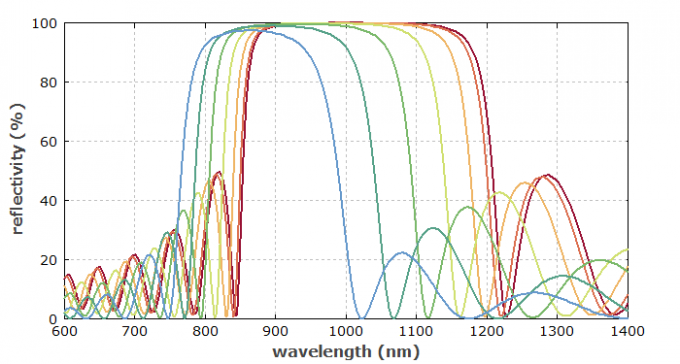

Отражение зеркала Bragg против угла падения

Диаграмма 1: Спектр отражения зеркала Bragg для различных углов падения от нормального падения (красного цвета) до 60° (голубого) в шагах 10°.





Диэлектрическое изготовленное на заказ оптически зеркало 1 Диэлектрическое изготовленное на заказ оптически зеркало 2



Конструировать диэлектрические зеркала

Может быть трудной задачей найти диэлектрический дизайн зеркала который удовлетворяет некоторые критерии, как
1. отражательные способности сочетания из a в разных длинах волн
2. очень широкополосные ряды отражения
3. свойства анти--отражения
4. некоторые свойства поляризации (для не-нормального падения; поляризаторы → тонкопленочные)
5. некоторый хроматичный профиль рассеивания
6. минимальная чувствительность к ошибкам роста



Такие диэлектрические дизайны зеркала могут часто только быть найдены путем использование численных алгоритмов оптимизации, хотя аналитические стратегии дизайна известный за некоторые цели дизайна (например чирикнутые дизайны зеркала для дисперсивных зеркал). Технические проблемы возникают от высокой размерности, который ищут космоса параметра, и от мириад локальных оптимумов которые делают их трудным найти глобальный оптимальный. Эффективное оптимизирование требует предварительного программного обеспечения дизайна зеркала с особенностями как эффективное многомерное оптимизирование с методами Монте-Карло, определение изощренных функций сравнительного показателя качества (также учитывая чувствительность к ошибкам роста), etc.



За техническими задачами оптимизации, конечно также основные ограничения. Во многих случаях, дизайн включает компромисс между полученными оптически свойствами, необходимым числом слоев, и необходимой точностью роста.

Производственная линия

Диэлектрическое изготовленное на заказ оптически зеркало 3
